Starkregengefahrenkarte für Ihr Grundstück
Übersicht Starkregengefahrenkarte für das Kasseler Stadtgebiet
Geoportal / WebApp
Die Starkregengefahrenkarten für das Kasseler Stadtgebiet können Sie sich bis zu einem Maßstab 1:5000 auf dem Geoportal der Stadt Kassel ansehen. Klicken Sie dazu auf den nachfolgenden externen Link Geoportal.
Beim Kartenmaterial handelt sich um die Darstellung eines "Außergewöhnlichen Ereignisses". Für dieses „außergewöhnliche“ Szenario wird eine Niederschlagshöhe von 45 Millimetern in einer Stunde berücksichtigt. Mit einem solchen Niederschlag ist statistisch gesehen ungefähr einmal in 100 Jahren zu rechnen. Man spricht auch von einem 100-jährlichem Ereignis. Das außergewöhnliche Szenario entspricht einem Starkregenindex (SRI) von 7.
Interaktive Karte / iframe
Für einen schnellen Blick eignet sich die nachfolgende interaktive Karte ebenso, wie die der Verlinkung hinterlegte Anwendung des Geoportals. Das hinterlegte Kartenmaterial dieser Anwendung gleicht exakt dem Kartenmaterial des Geoportals der Stadt. Die in beiden Applikationen hinterlegten Karten wurden durch KASSELWASSER gerechnet, auf Stimmigkeit überprüft, erstellt und für diesen Zugriff zur Verfügung gestellt. Es gibt aber auch eine noch bessere Auflösung, die Sie jedoch beantragen müssen. Dazu mehr unter dem nachfolgenden Punkt "Ihr individueller Ausschnitt aus der Starkregengefahrenkarte"

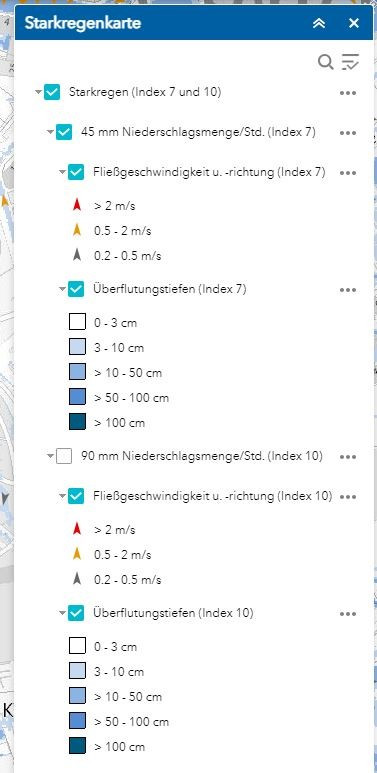

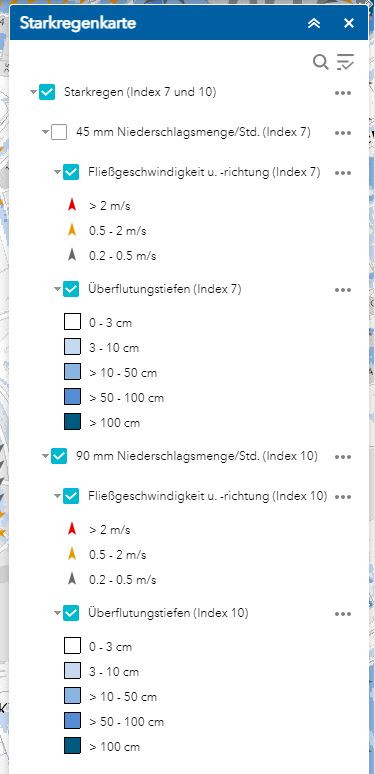

Ihnen stehen einige Werkzeuge am oberen rechten Rand des Rahmens (Frame) zur Verfügung. Anhand der Schaltflächen können Sie angezeigte Informationen, wie z.B. die Fließge-schwindigkeiten und die Fließrichtungen oder die möglichen Überflutungstiefen aus- und wieder einblenden. Sie können die Legende öffnen, um die Bedeutung der angezeigten Informationen nachvollziehen zu können. Über das Messwerkzeug können Sie grobe Entfernungen oder Flächen abmessen sowie grundsätzliche Informationen zu der für die Karten verantwortliche Stelle abrufen. Voreingestellt hinterliegt für die bessere optische Nachvollziehbarkeit eine grau Stadtkarte, die Sie über die links dargestellten Werkzeuge wechseln können. Dort können Sie auch über das Kartenmaterial navigieren sowie herein- oder herauszoomen.
Ihr individueller Ausschnitt aus der Starkregengefahrenkarte
Beantragen Sie Ihren individuellen Ausschnitt aus der Starkregengefahrenkarte für Ihr Grundstück in einem größeren Maßstab mit ergänzenden Informationen. Nachfolgend können Sie anhand der exemplarischen Kartenausschnitte einen Eindruck bekommen, wie ein Auszug aus der Karte aussehen kann.
Aus dem Auszug ist dann für Sie ersichtlich, wie die Ausbreitung eines 100-jährlichen Ereignisses (Starkregenindex 7) bei Ihnen auf dem Grundstück aussehen kann und welche Wassertiefenlagen sich dabei einstellen können.
Muldenlage des Gebäudes
Das rote Gebäude liegt in einer Mulde bzw. Senke; an allen vier Hauswänden steht das Wasser an.
To Do
Evakuieren Sie alle Personen im Gebäude in das oberste Stockwerk. Betreten Sie nicht mehr den Keller und verlassen Sie das Gebäude nicht, bis das Wasser abgeflossen ist.
Zufahrtswege betroffen
Das rote Gebäude ist nicht direkt betroffen, aber alle Zufahrtswege sind überflutet.
To Do
Stellen Sie sicher, dass Sie für die Dauer des Ereignisses (bis ggf. die Aufräumarbeiten abgeschlossen sind) das Gebäude nicht verlassen müssen.
Grenzen des Modells
Bitte beachten Sie: Die Karten basieren auf einem Rechenmodell, welches auf verschiedensten Annahmen beruht. Ändert sich eine Annahme, kann das tatsächliche Überflutungsgeschehen auch abweichend vom Modell dargestellt, ausfallen.
Keine Gefahrenlage
Trotz Starkregen besteht für das rote Gebäude keine akute Gefahr.
To Do
Behalten Sie die Übersicht und bewahren Sie die Ruhe. Helfen Sie ggf. Nachbarn in Not. Blockieren Sie nicht die Notrufzentralen, die sich um akute Notfälle kümmern müssen.
Gebäudeseite betroffen
Am roten Gebäude sammelt sich an zwei Seiten Wasser.
To Do
Schließen Sie Türen und Fenster und evakuieren alle Personen in das oberste Stockwerk. Betreten Sie den Keller nicht mehr und verlassen Sie das Gebäude nicht bis das Wasser abgeflossen ist.
Hinterhof überflutet
Der Abfluss sammelt sich auf dem Hinterhof des roten Gebäudes. An den Kellerfenstern steht das Wasser an.
To Do
Betreten Sie den Keller nicht mehr bis das Wasser abgeflossen ist.
Hinweise zu den Kartenauszügen
Was die Karten selber nicht zeigen, ist wie schnell das Wasser die betroffenen Bereiche erreicht. Der Zeitraum liegt meist zwischen wenigen Minuten und einer halben Stunde. Sofern man die verbleibende Zeit nicht sicher kennt, sollte man nicht versuchen, noch Gegenstände oder PKWs aus tiefergelegenen Stockwerken zu retten.
Welche praktischen Konsequenzen sind aus den Starkregengefahrenkarten abzuleiten?
Diese Frage lässt sich allein schon deshalb nicht pauschal beantworten, weil die Auswirkungen einer Überflutung je nach Objekt extrem verschieden sein können. Deshalb muss für jedes Objekt und jedes Grundstück jeweils im Einzelfall untersucht werden, was die dargestellten Gefahren konkret bedeuten und wie ihnen wirksam begegnet werden kann.
Ein Starkregenereignis ist grundsätzlich ein dynamisches Geschehen. Es lässt sich daher nicht komplett in eine statische Karte übertragen. Jedoch ist die Kartendarstellung die wichtigste Grundlage für alle darauf aufbauenden Maßnahmen der Raumordnung, der Bauleitplanung und der Krisenbewältigung.
Die aus den Modellrechnungen abgeleiteten Karten versuchen dabei nicht, ein reales Ereignis abzubilden, sondern die Gefahren aufzuzeigen, wie sie bei verschiedenen Starkregenereignissen auftreten können.
Versiegelung
Versickerungsflächen sind unter großstadttypischer Bebauung verschwunden. Durch Gebäude, Straßen oder Parkplätze ist das Stadtgebiet zu großen Teilen versiegelt und natürliche Versickerungsflächen fehlen. Im Gegensatz zum freien Feld, kann der Untergrund keine Regenereignisse aufnehmen, so dass es bei Starkregen zu einem beschleunigten oberirdischen Abfluss kommt.
Kanalnetz: Grenzen der Leistungsfähigkeit
Die Kanalisation dient in erster Linie dazu, verunreinigtes Wasser einer Reinigung (Kläranlage) oder einem leistungsfähigen Gewässer zuzuführen. Kanäle sind sowohl aus wirtschaftlichen als auch aus technischen Gründen nicht dazu bestimmt, seltene Starkregenereignisse abzuführen. Üblicherweise wird die Kanalisation für den störungsfreien Betrieb für Regenfälle mit Wiederkehrzeiten von 2 – 5 Jahren ausgelegt.
Besonders heftige Regenfälle können von den Entwässerungssystemen nicht mehr aufgenommen werden und können zu Überflutungen führen. Wenn das Wasser weder versickern noch kontrolliert ablaufen kann, bahnt es sich seinen eigenen Weg - oft verbunden mit großen Schäden.
KASSELWASSER investiert in das Kanalnetz, damit es den steigenden Herausforderungen auch in Zukunft gerecht wird. Aber auch das beste Kanalnetz stößt bei starken Unwettern mit heftigsten Regenfällen an seine Grenzen.
Die Erstellung der Starkregengefahrenkarten
Die Starkregengefahrenkarten wurden in 2022 mithilfe einer Computerberechnung, einer sogenannten hydraulischen Modellierung, erstellt. Die Methodik orientiert sich u. a. am Merkblatt M 119 der Deutschen Vereinigung für Wasserwirtschaft, Abwasser und Abfall (DWA). Für die hydraulische Berechnung kommt das von der geomer GmbH entwickelte Modell FloodAreaHPC zum Einsatz.

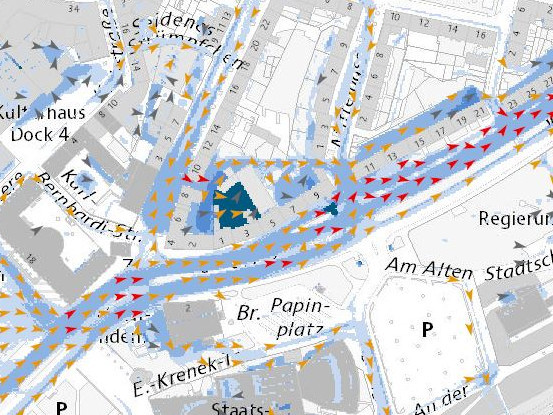

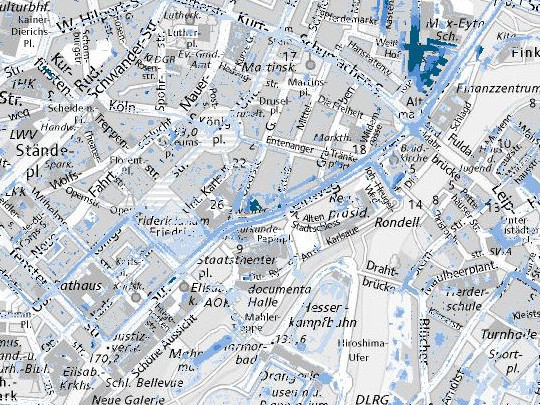

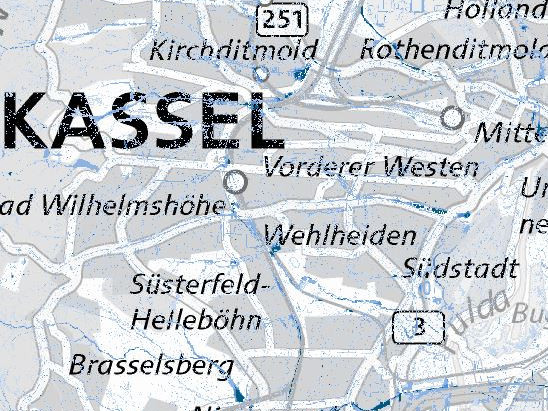

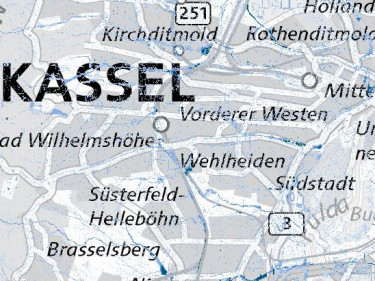

Die 3 Abbildungen zeigen Starkregengefahrenkarten in verschiedenen Zoomstufen
Datengrundlage der Starkregengefahrenkarten
Für die topografischen Daten wurde ein aus Laserscan-Daten erstelltes digitales Geländemodell verwendet. Hierbei wurden den Oberflächenabfluss beeinflussende Bauwerke und Strukturen in das Geländemodell eingearbeitet.
So wurden bei der Berechnung der Fließwege Gebäude berücksichtigt, die anhand des Amtlichen Liegenschaftskatasterinformationssystems (ALKIS) in das Modell integriert wurden.
Die Abflusseigenschaften auf der Oberfläche, die z.B. durch Versiegelungsgrad und Versickerungsfähigkeit des Untergrundes beeinflusst werden, wurden auf der Grundlage der Boden- und Landnutzungsdaten des Hessischen Landesamtes für Naturschutz, Umwelt und Geologie (HLNUG) berücksichtigt.
Starkregenszenarien
Als Niederschlagsbelastung wurden von KASSELWASSER Stundenwerte für die folgenden 3 Starkregeszenarien definiert:
Seltenes Ereignis
Das Szenario „selten“ geht von einem Niederschlag in Höhe von 35 Millimetern oder Litern pro Quadratmeter in einer Stunde aus. Mit einem solchen Niederschlag ist statistisch gesehen ungefähr einmal in 30 bis 50 Jahren zu rechnen. Er entspricht einem Starkregenindex (SRI) von 5.
Außergewöhnliches Ereignis

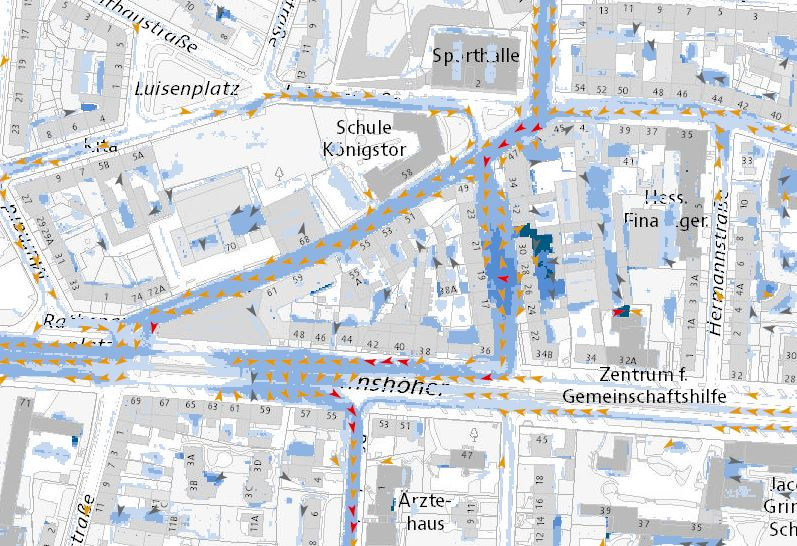

Für das „außergewöhnliche“ Szenario wird eine Niederschlagshöhe von 45 Millimetern in einer Stunde berücksichtigt.
Mit einem solchen Niederschlag ist statistisch gesehen ungefähr einmal in 100 Jahren zu rechnen. Man spricht auch von einem 100-jährlichem Ereignis.
Das außergewöhnliche Szenario entspricht einem Starkregenindex (SRI) von 7. Siehe auch: Kartenabschnitt links neben dem Text.
Extremes Ereignis

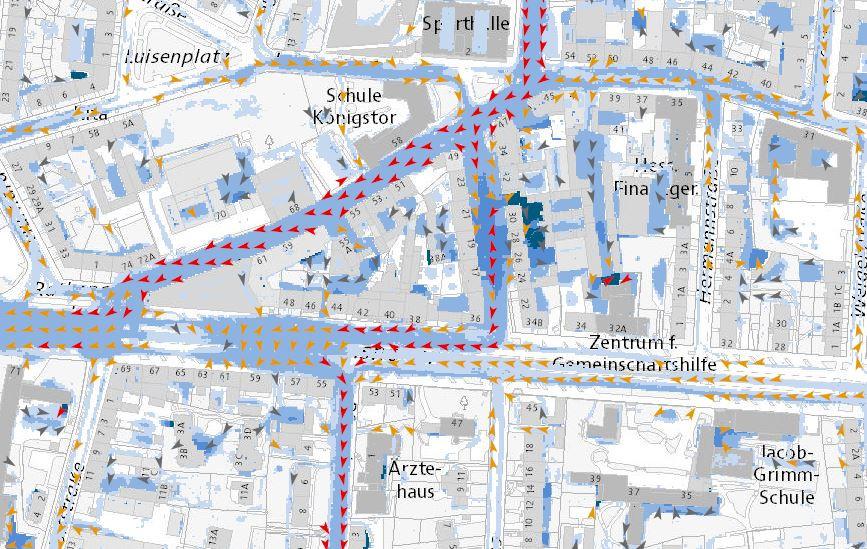

Das Szenario „extrem“ geht von einem Niederschlag in Höhe von 90 Millimetern oder Litern pro Quadratmeter in einer Stunde aus. Hier wurde die doppelte Beregnungsmenge eines 100-jährlichen Niederschlagsereignisses angesetzt. Er entspricht einem Starkregenindex (SRI) von 10.
In den Karten werden die Überflutungstiefe (flächig) gemeinsam mit den Fließgeschwindigkeiten und -richtungen (farbige Pfeile) je Szenario angezeigt, sodass die Fließwege des Oberflächenabflusses erkennbar sind.
